目前，钢结构的使用方，设计方和施工方等多方面仍然对钢结构长效防腐的重要性缺乏足够的重视，依然停留在传统的防腐技术上，后期维护可能也跟不上。并且，即使是传统的涂装防腐，也可能会因为在施工过程中的技术不过关，而造成钢结构过早的腐蚀或破坏。

     现在，钢结构防腐工程的设计与施工均采用质量终身制。且政府对于钢结构防腐设计与制造提出了明确的寿命要求。因此，钢结构防腐无论采取何种技术，都必须进行严格得质量检测与监督。

       大型钢结构如桥梁、电视塔、高压结铁塔、避雷针铁塔、海上灯塔、大型水库闸、供水塔、海上采油设施、罐车、球罐、贮槽、油箱、碳化塔、换热器、烟囱、集装箱、舰船船体、海上平台钢结构等，都是长期处于海洋大气、工业大气腐蚀环境下。

        若要钢结构建（构）筑物长期使用，且不进行大面积的维修，最佳防护方法为长效涂层防护，使用寿命可达20~30年，维修费用较少，并可获得明显的经济效益。

       耐腐蚀性能优于一般结构用钢的钢材称为耐候钢，一般含有磷、铜、镍、铬、钛等金属，使金属表面形成保护层，以提高耐腐蚀性。其低温冲击韧性也比一般的结构要好。

       热浸锌是将除锈后的钢构件浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，5mm以下薄板锌层厚度得小于65μm，对于较厚薄板锌层厚度不小于86μm。以此来达到防腐蚀的目的。


       这种方法的优点是耐久年限长，生产工业化程度高，质量稳定。因而被大量用于受大气腐蚀较严重且不易维修的室外钢结构中。如大量输电塔、通讯塔等。以及近年来大量出现的轻钢结构体系中的压型钢板等。

       这种方法与热浸锌防腐蚀效果相当。具体做法是先对钢构件表面作喷砂除锈，使其表面露出金属光泽并打毛。再用热喷涂设备的热源（乙炔—氧燃烧火焰、电弧、等离子弧等）将不断送出的铝（锌）丝融化，并用压缩空气吹附到钢构件表面，以形成蜂窝状的铝（锌）喷涂层（厚度约80~100μm）。最后用环氧树脂或氯丁橡胶漆等涂料填充毛细孔，以形成复合涂层。


        这种工艺的优点是对构件尺寸适应性强，构件形状尺寸几乎不受限制。与热浸锌相比，这种方法的工业化程度较低，喷砂喷铝（锌）的劳动强度大。

        涂层法防腐蚀性一般不如长效防腐蚀方法。所以用于室内钢结构或相对易于维护的室外钢结构较多。一次成本低，但用于户外时的维护成本较高。

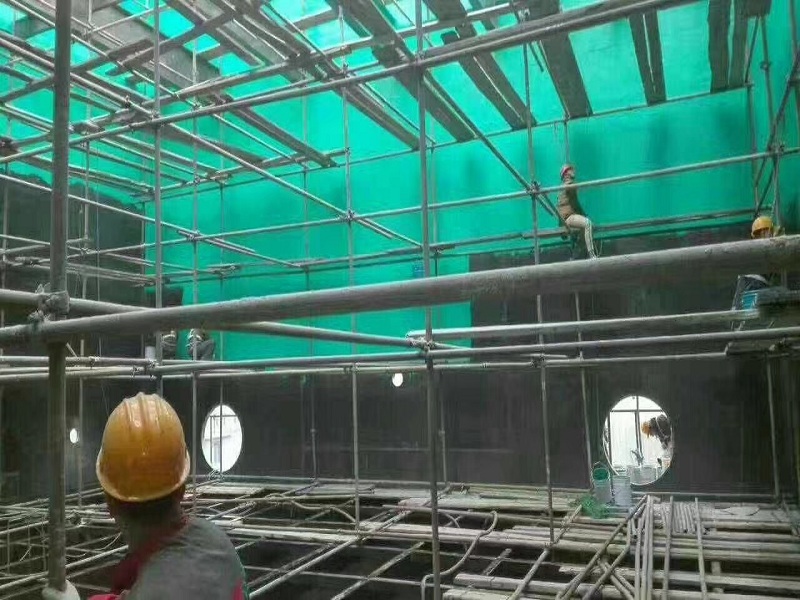

         涂层法的施工的第一步是除锈。优质的涂层依赖于彻底的除锈。所以要求高的涂层一般多用喷砂喷丸除锈，除去所有的锈迹和油污。涂层的选择要考虑周围的环境。不同的涂层对不同的腐蚀条件有不同的耐受性。
